电源纹波测试说明

测试仪器:

示波器 : RIGOL MSO5074电源分析功能

电 源 : RIGOL DP832

初始电源纹波

此为RIGOL DP832 输出9V时,纹波为60mV

经过DCDC

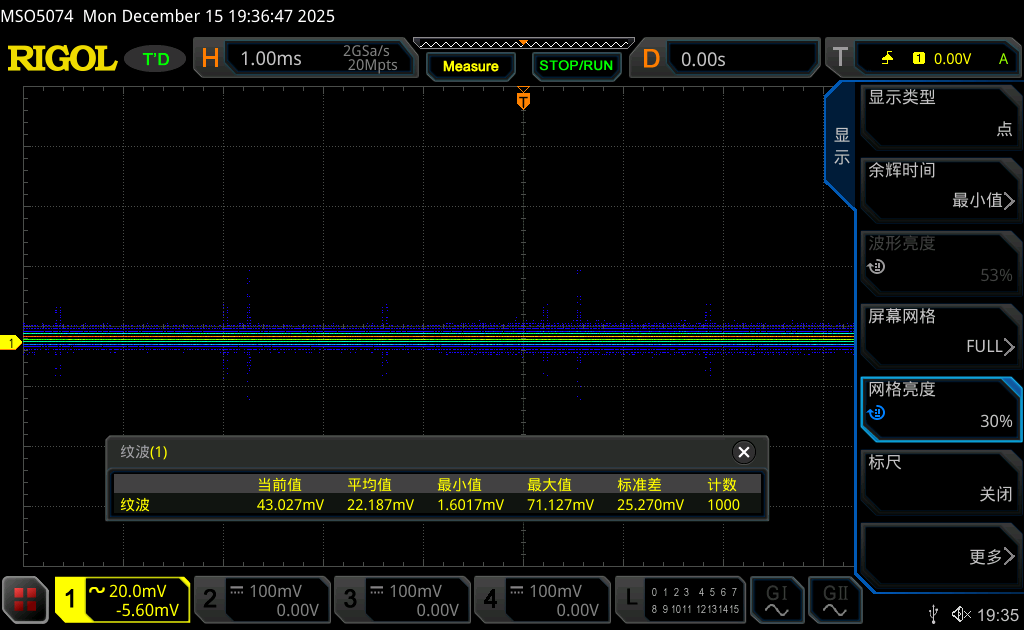

此处DCDC是 TPS5430 ,电压值为8V, 纹波峰峰值为43mv

输出端子处

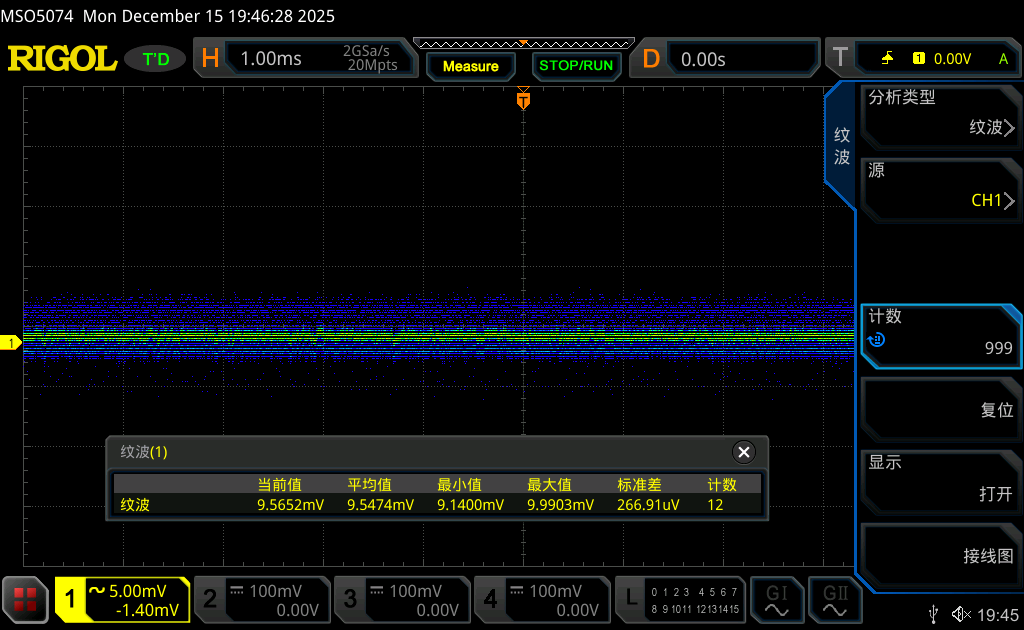

最近的端子

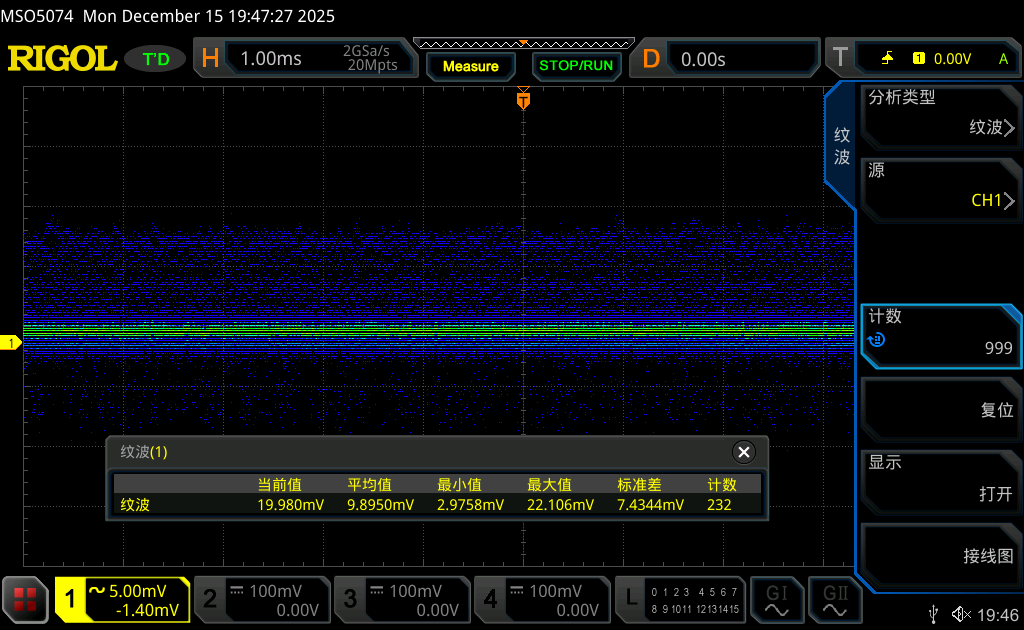

最远的端子

两个端子距离为58.7mm

经过其它测量及归纳总结 , 端子间距每增加12.4mm, 电源纹波约增加5mv
